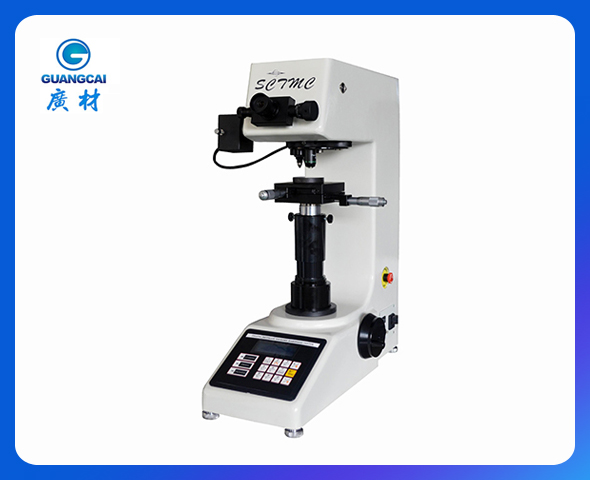

MHV-1000Z/V3.0全自動顯微維氏硬度計，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業技術，通過計算機主機實現對維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。

設備參數：

型號		MHV-1000Z/V3.0
試驗力	gf	10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf
	N	0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N
硬度測試范圍		1HV~2967HV
測試模式		HV/HK
試驗力施加方法		自動（加載/保荷/卸載）
物鏡和壓頭切換		自動切換
轉換標尺		HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
數據輸出		內置打印機  可生成WORD或EXCEL報表和硬度曲線圖
硬度讀取		電腦顯示壓痕圖像并自動測量
物鏡		10× (觀察用)，40×(測量用)
目鏡		10× 數顯測微目鏡
總放大倍數		100×  ， 400×
分辨率		0.0625μm
保荷時間		0~60s
光源		鹵素燈光源
X-Y自動試臺		尺寸: 100×100mm; 行程: 50×50mm; 分辨率: 0.002mm
試樣最大高度		100mm
壓頭中心至機壁距離		98mm
電源		AC220V，50Hz
執行標準		ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2
外形尺寸		480×325×545mm，外箱尺寸600×360×800mm
機器重量		凈重31kg，毛重44kg


軟件功能：
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。
壓力聯動：硬度計試驗力轉換時，系統感知試驗力變化并實時顯示在系統中。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無需人工控制硬度計。
加載聯動：軟件控制硬度計進行加載，無需人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。
光學聯動：自動聚焦。
圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
自動測量：自動找出壓痕的四個頂點，速度快，數據準，有多種專業算法以適用不同壓痕。連打連測、即打即測、指定坐標打壓。
自動尋點：在壓痕的四個頂點附近點取，系統自動尋找最佳頂點，大大降低人為誤差。
對角測量：點取壓痕的左上及右下角，即可讀出硬度值。
四點測量：點取壓痕的四個頂點，讀出硬度值。
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。
圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按 WORD 文檔保存。
結果統計：將多個壓痕的測量結果以 EXCEL 數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、方差等。
聯動控制：系統通過串口通訊，感知試驗力變化、控制硬度計轉塔、加載并直接讀數。
自動位移：配置高精度 X-Y 自動平臺。
自動識別：領先的壓痕自動識別技術，在 0.3 秒內讀出 D1/D2 和 HV 值。
性能穩定：對非鏡面拋光、光線不勻，不在中心的壓痕均可自動讀取。
功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。
使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。
自動讀數：獨創自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。
重復性好：自動讀數重復性高，滿足用戶專業要求。
自動掃描：能夠自動掃描出試樣邊緣及輪廓。

軟件參數：
1、計算機主機：品牌機（2G內存，500G硬盤，19寸寬屏液晶屏）
2、噴墨打印機
3、適用操作系統：WIN XP、WIN7
4、數字成像系統
高分辨率：130萬像素（1280×1024）
高速采集：1280×1024 分辨率：25 幀/秒；
高清晰度：黑白圖像，清晰度更好；
靶面尺寸：1/2 英寸
5、X-Y 自動載物臺
臺面尺寸：100×100×50 毫米
最大行程：50×50 毫米
最小步距：小于 2 微米
移動速度：可調；
控制方式：手動控制、電動控制、計算機控制；
6、X-Y 物臺計算機控制模式
定位移動：物臺直接移動到軟件設定位置；
定點移動：選擇試樣上任一點，移動到壓頭下方；
定向移動：鼠標點擊控制載物臺進行八個方向任意移動，移動步距可設置；
任意移動：鼠標拖拽載物臺向任意方向移動，便于用戶瀏覽試樣表面情況；
變速移動：平臺移動時，共有二檔（快速和慢速），速度可選、可調；
其他功能：原點位置任意設置、自動復位、機械限位等多種專業功能，滿足各種需求；
7、測量方式
自動模式——自動載物臺移動（X、Y、Z方向）+自動讀數
手動模式 1——自動加載+手動目鏡刻線測量
手動模式 2——手動移動載物臺+手動調焦+自動/手動測量
8、自動讀數/手動讀數
自動讀數時間：單個壓痕讀數時間約 300 毫秒；
自動測量精度：0.1 微米；
自動測量重復性：±0.8%
手動讀數：手動點取，自動尋點、4 點測量、2 對角線測量；
9、結果保存/輸出
存儲/輸出測量數據及實驗參數，包括 D1，D2，HV，X，Y 等；
存儲/輸出有效硬化層深度曲線報告；
存儲/輸出圖像；

標準配置：

名稱	數量	名稱	數量
儀器主機	1臺	10×數顯測微目鏡	1只
金剛石顯微維氏壓頭	1只	10×，40×物鏡	各1只
砝碼	6個	砝碼軸	1個
電動十字試臺	1個	薄片夾持臺	1個
平口夾持臺	1個	細絲夾持臺	1個
水平調節螺釘	4只	水平儀	1個
保險絲1A	2個	鹵素燈12V、15~20W	1個
電源線	1根	螺絲刀	2把
標準硬度塊400~500 HV0.2	1塊	標準硬度塊 700~800 HV1	1塊
防塵罩	1只	產品合格證	1份
產品說明書	1份	打印機說明書	1份
品牌電腦（硬盤500G，內存2G，19寸液晶屏）	1臺	噴墨打印機	1臺
CCD攝像頭	1套	1.5倍適配器	1根
USB加密狗	1只	控制專用連接線	1根
RS232數據連接線	1根	電動平臺控制箱	1只
測量軟件	1套
